Az optikai kábelvizsgáló egy fontos műszer az optikai hálózat karbantartásához, amely roncsolásmentesen képes meghatározni a szálakat. Vizuális hibakereső lézert, hiba-helymeghatározó funkciót és teljesítménymérőt is tartalmaz.
Makróhajlítási technológiát használva aktív optikai kábelen, roncsolásmentesen teszteli a jel irányát, teljesítményét az adatátvitel megzavarása nélkül.
Makróhajlítás mérési technológia: Ezzel a technológiával az optikai szál meghajlításával a jel kilép a kábelből és így képes megmérni az irányát és az arányos teljesítményét. Nem okoz kárt és nem zavarja meg az adatátvitelt.
4 az 1-ben! 2.5mm-es csupasz szál, 0.9mm és 2/3mm-es patch kábelt képes mérni. A különböző szálméretekhez 1 adapter van, amelyet csak meg kell fordítani, ha más méretet szeretnénk mérni. A műszer felső részén felfelé kell lehúzni a sapkát, amely alatt található az adapter, ezt csak ki kell venni és meg kell fordítani a kívánt mérethez.
Beépített VFL (vizuális hibakereső) funkció
Beépített OPM (optikai teljesítménymérő) funkció
A relatív magteljesítmény kijelzése
A szálban lévő jel irányának és teljesítményének jelzése
Élő vagy inaktív szál jelzése
Hatékonyan azonosítja a forgalom irányát
270 Hz, 1 kHz, 2 kHz észlelése lézerforrásból
Univerzális tartó 3 mm, 2 mm, 900 µm, 250 µm kábelekhez
Tápellátás: 2 db AA elem
<< Vissza
Bruttó ár
- Nettó ár
- Bruttó ár
A kedvezményes árak megtekintéséhez kérjük
lépjen be, vagy
regisztráljon ingyenesen.
![Optikai kábelvizsgáló (szál-/jelazonosító) OFI A36 OptiC [19067]](/kep/termek/190/A19067.jpg?1771425645)
![Optikai kábelvizsgáló (szál-/jelazonosító) OFI A36 OptiC [19067]-a](/kep/termek/190/A19067a_t.jpg?1771425650)
![Optikai kábelvizsgáló (szál-/jelazonosító) OFI A36 OptiC [19067]-b](/kep/termek/190/A19067b_t.jpg?1771425655)
![Optikai kábelvizsgáló (szál-/jelazonosító) OFI A36 OptiC [19067]-c](/kep/termek/190/A19067c_t.jpg?1771425659)
![Optikai kábelvizsgáló (szál-/jelazonosító) OFI A36 OptiC [19067]-d](/kep/termek/190/A19067d_t.jpg?1771425663)
![Optikai kábelvizsgáló (szál-/jelazonosító) OFI A36 OptiC [19067]-e](/kep/termek/190/A19067e_t.jpg?1771425668)
![Optikai kábelvizsgáló (szál-/jelazonosító) OFI A36 OptiC [19067]-f](/kep/termek/190/A19067f_t.jpg?1771425678)
![Optikai kábelvizsgáló (szál-/jelazonosító) OFI A36 OptiC [19067]-g](/kep/termek/190/A19067g_t.jpg?1771425686)
![Optikai kábelvizsgáló (szál-/jelazonosító) OFI A36 OptiC [19067]-h](/kep/termek/190/A19067h_t.jpg?1771425691)
![Optikai kábelvizsgáló (szál-/jelazonosító) OFI A36 OptiC [19067]-i](/kep/termek/190/A19067i_t.jpg?1771425695)

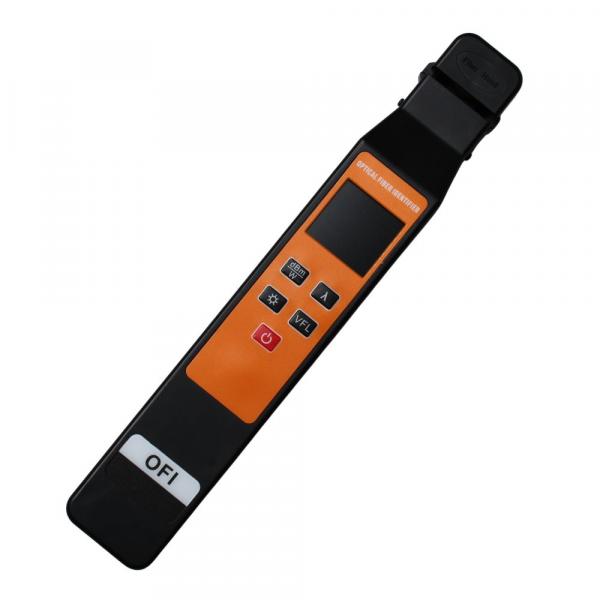

Optikai kábelvizsgáló (szál-/jelazonosító) OFI A36 OptiC [19067] | |
| Kérjen ajánlatot a szállítási lehetőségekről! | |
| Kért mennyiség: | db |
|---|---|
Termékadatok
| Leírás A termékkel, vagy szolgáltatással kapcsolatos, általános információk, vagy olyan információk szövegesen megfogalmazott jellemzője, amely a többi feltüntetett paraméterből nem derül ki, de lényeges. | |
...még több | |
| Termékkód Az Agenda-Age rendszerében használt Cikk kód azonosítja a terméket a egyértelműen, amire hivatkozva pontosan be lehet a terméket határolni. Cégen belül, gyakran PRIZMA KÓD képpen említett azonosító. | 19067 |
| Termék elérhetőség | vizsgálat alatt lévő termék - bevezetés elötti |
| OPM hullámhossz Optical Power Meter, azaz Optikai Teljesítmény-Mérő, mely egyben Csillapításmérő hullámhossza, amin az előre elvégzett kalibrációnak megfelelően pontos méréseket lehet végezni. | 1300nm Multimódusú rendszerek esetén használt, másodlagosan jellemző hullámhossz., 1310nm Jellemzően a SM (Single-Mode) rendszereknél használt adatátviteli hullámhossz, mely később a MM (MultiMode) kábeleken is alkalmazottá vált adatátviteli hullámhossz., 1490nm Jellemzően a SM (Single-Mode) rendszereknél használt adatátviteli hullámhossz., 1550nm Jellemzően a SM (Single-Mode) rendszereknél használt adatátviteli hullámhossz. Általában a BiDi, és a nagyobb adatátviteli távolságot biztosító rendszerekben alkalmazzák, a kábelen tapasztalható kissebb csillapítási jellemzők okán., 1625nm SM rendszerekben, jellemzően mérési és szervizfunkciók céljára alkalmazott hullámhossz., 850nm Multimódusú rendszerek esetén használt jellemző hullámhossz. |
| OPM méréshatár Az Optikai Teljesítménymérő alsó és felső méréshatárait jelenti. Így a legkissebb és legnagyobb még mérhető teljesítményértékeket találjuk megadva. | -50 / +26 dBm A műszer méréshatára, vagyis a mérhető legkissebb teljesítmény, a megadott hullámhosszakban -50dBm (10nW). a legnagyobb teljesítmény, +26dBm (~400mW). |
| VFL (Visual Fault Locator) Látható hullámhossztartományú Optikai Hibakereső Lézer hullámhossza, és teljesítménye. A teljesítménye, a vizsgálható optikai szakasz hosszát is megadja, ahogy a kissebb teljesítmények, pl. 1 mW, csak igen korlátozott, 1-2 km-en használható eredménnyel. A 10mW, nagyságrendileg 10-12-15 km-es szakazokon is még eredményesen alkalmazható, a 30mW, akár 30-~40 km-en is. Nyilván a nagyobb teljesítmények, a kissebb távolságokon is határozottabb eredményeket adnak, így mindenkor érdemes a megfontolásra, hogy a lehetséges igények feletti modellt válasszuk. | 650nm/10mW A Vizuális Hibakereső Lézer hullámhossza 650nm, mely 10mW kimenő teljesítményt szolgáltat. |
| Opt. csatlakozó 1 | univerzális 2.5 (FC/SC/ST csatlakozókkal kompatibilis) |
| Tápellátás Ez a paraméter azt mutatja, hogy az eszköznek milyen tápfeszültségre van szüksége a normál működéshez. Esetlegesen a tápcsatlakozó típusát. | elem ceruza (AA) - 2x1,5V |
| Termékazonosító Általánosan használt termékazonosító. | OFI A36 |
| Gyártó | OptiC |
| Tartozékok Ez azt írja le, hogy a termék mellé milyen eszközöket csomagolt a gyártó a gyári kiszerelésében. | 2 db AA elem, hordtáska, angol nyelvű használati útmutató |
| Használati útmutató A termék használati útmutatója, kézikönyve, amely a termék, vagy termékcsalád jellemzőit, üzemeltetését, karbantartását tartalmazza. | optic/19067-adatlap.pdf |
| Megfelelőség | CE |
| Garancia idő Az az időtartam, amin belül, a termék gyártója, importőre, illetve az Agenda-Age Kft. a garanciális kötelezettségeknek eleget tesz. | 24 hónap |
