802.3 PoE szabvány
Mint az összefoglalóban említésre került, manapság a PoE alatt igen széles körű tápellátást értünk.
A valóban megbízhatóan működő megoldást, amiben biztosak lehetünk, a szabványos 802.3xx eszközök jelentik. A szabványos eszközökön megtalálhatjuk, hogy pontosan melyik szabvány szerint készültek, mi a teljesítményigényük, s természetesen a megszokott módon, az újabb szabványok által a régebbiekkel való együttműködésben is bízhatunk.
PoE 802.11xx szabványok
|
IEEE szabvány |
Év (elfogadás) |
Teljesítmény |
|
IEEE 802.3af |
2003 |
15,4W / 12,95W |
|
IEEE 802.3at |
2009 |
34,2W / 25,5W |
|
IEEE 802.3at (-2) |
? |
68,4W / 51W |
|
IEEE 802.3bt - 4PPoE vagy PoE++ |
2018 |
51W / 71,3 W |
| IEEE szabvány |
Feszültség/Áram |
Max. ellenállás a kábelen |
| IEEE 802.3af |
44-57 VDC / 350mA |
20 Ω |
| IEEE 802.3at |
50-57 VDC / 600mA |
12,5 Ω |
| IEEE 802.3at (-2) - 4 érpáron, dupla |
50-57 VDC / 600mA |
12,5 Ω |
| IEEE 802.bt Type 3 - 4PPoE vagy PoE++ |
50-57 VDC / 600mA páronként |
12,5 Ω - Category 5 |
| IEEE 802.3bt Type 4 - 4PPoE vagy PoE++ | 50-57 VDC / 960mA páronként |
12,5 Ω - Category 5 |
PoE szabványos elnevezések
Elnevezés: PSE
Power Sourcing Equipment
Eszköz működése:
Olyan berendezés, amely mint energiaforrás szolgál más PoE szabványú berendezések számára és a megfelelő kontrollmechanizmus, kommunikáció alapján, alapvető védelmet és szabályozást is jelent a hozzá kapcsolódó fogyasztók számára.
Általános eszközök:

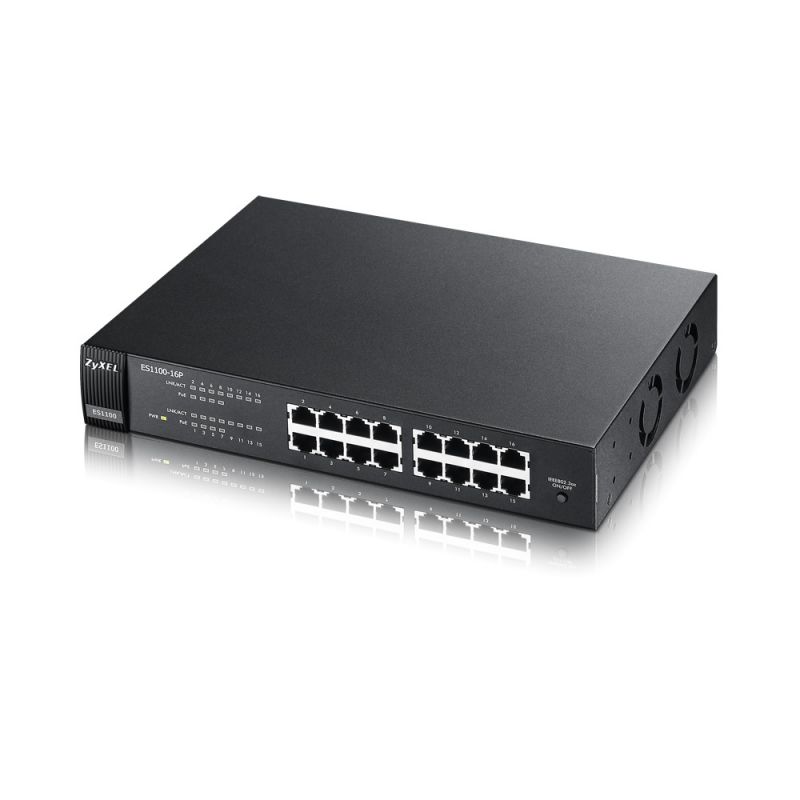

Switch, PoE-Injector, (bizonyos esetekben maga a végponti router, FTTH-ONT berendezés is lehet ilyen.
Elnevezés: PD
Powered Device
Eszköz működése:
Olyan berendezés, mely valamilyen más berendezéstől, a szabvány biztosította módon kap villamos energiaellátást és ezzel kapcsolatban közvetlen kommunikációt is bonyolít az ellátó egységgel.
Általános eszközök:
Vezeték nélküli WiFi WLAN berendezések, IP telefonok, RFID olvasók, beléptető-panelek, stb.
A 802.3 szabvány 2010 szeptemberében hivatalosan is kiegészült a 802.3az-vel, melyet több gyártó megelőzött a"Green Ethernet" elnevezésű energiatakarékos adattovábbítási megoldásával. Mindezek a PoE rendszerek szélesebb körű és hatékonyabb alkalmazását teszik lehetővé, valamint az energiatovábbítás veszteségeinek csökkenését is jelentik.
A 802.3af Standards A és B megvalósítása
Fast Ethernet és Gigabit Ethernet sebességű csatlakozások esetén.
| Csatlakozó Érintkező | 10/100 DC (B mód) Tartalékszálak használatával | 10/100 (A mód) Vegyes DC + Data | 1000 (1 Gigabit) DC és Bi-Data (mód B) | 1000 (1 Gigabit) DC és Bi-Data (mód A) |
| 1 | Rx + | Rx + DC + | TXRX A + | TXRX A DC + + |
| 2 | Rx - | Rx - DC + | TXRX A - | TXRX A - DC + |
| 3 | Tx + | Tx + DC - | TXRX B + | TXRX B + DC - |
| 4 | DC + | felhasználatlan | TXRX C + DC + | TXRX C + |
| 5 | DC + | felhasználatlan | TXRX C - DC + | TXRX C - |
| 6 | Tx - | Tx - DC - | TXRX B - | TXRX B - DC - |
| 7 | DC - | felhasználatlan | TXRX D + DC - | TXRX D + |
| 8 | DC - | felhasználatlan | TXRX D - DC - | TXRX D - |
A színkód az alkalmazott kábelezési szabványtól függ.
| Csatlakozó Érintkező | T568A Színkiosztás | T568B Színkiosztás |
| 1 | Fehér-Zöld | Fehér-Narancs |
| 2 | Zöld | Narancs |
| 3 | Fehér-Narancs | Fehér-Zöld |
| 4 | Kék | Kék |
| 5 | Fehér-Kék | Fehér-Kék |
| 6 | Narancs | Zöld |
| 7 | Fehér-Barna | Fehér-Barna |
| 8 | Barna | Barna |
