ADSS kábel jellemzői, telepítési lehetőségei

 Megnézem a webáruházban



Főbb jellemzők

Először az elnevezést érdemes tisztázni. All Dielectric Self-Supporting, ami annyit jelent a számunkra, hogy a kábel felépítését tekintve, csak szigetelő anyagokból épül fel, s mindezekkel együtt öntartó. Mindezen tulajdonságai teszik teljes mértékben alkalmassá olyan helyeken történő alkalmazásra, telepítésre, ahol kiemelt fontossága van a nagy távolságú átfeszíthetőségnek, magas fokú érintésvédelemi követelmények teljesítésének, kültéri alkalmazhatóságnak, akár nagyfeszültségű 110kV-os villamos környezetben.
Megjegyzés: e kábeltípusok között akár 800 méteres átfeszíthetőséggel rendelkező, 144 ( 288 - 432 ! ) optikai szálat tartalmazó, esetenként 220kV felett is alkalmazható modellekkel is találkozhatunk. Jelentőségük vitathatatlan és fokozatosan, egyre szélesebb körű alkalmazására lehet számítani a közeljövőben.

A kábelek köpenye akár több réteget is jelenthet, ahogy az alábbi ábrán is látszik és a 7, 6, 5, 4 jelű réteg tartozik bele.
Ezt követi maga a „kábellélek” vagy mag, mely egész összetett is lehet ( 3, 2, 1).
Az, hogy miképpen nevezzük, értékeljük az egyes kábeleket, felépítésüket, azok rétegeit, mit hova sorolunk, csak megállapodás kérdése.

  Példa egy összetettebb kábel felépítésére

1 FRP merevítőszál
2 Optikai szálak
3 Száltartó/Vezető csövek
4 Fóliaburkolat
5 Belső tömlőszigetelés
6 Aramid-szál-erősítés
7 Külső védőköpeny

  A kábelekről a gyártók és forgalmazók által biztosított adatlapok adnak pontos tájékoztatást. Bemutatják a kábelek felépítését és megadják különböző méreteit. Tartalmazzák a szabványokat, melyek szerint azok készültek, a különféle anyagminőségi jellemzőket, minősítéseket és minden olyan általános adatot, ami a tervezéshez, telepítéshez, előkészítéshez szükséges lehet.

Ezen kábelek, alapvetően az ITU által meghatározott előírásoknak megfelelően kerülnek kialakításra.
● Gyártásuk az ITU, IEC és EIA / TIA-FOTP vizsgálati szabványok szerinti ellenőrzés mellett folyik.
● Megbízható és stabil kialaktású modellek.
● Költségtakarékos és hatékony szerelést, telepítést tesz lehetővé alkalmazásuk.
● Tömege kicsi, jól ellenáll a hajlításnak és kifejezetten zord körülmények között is megbízhatóan telepíthető.
● Többszörös vízzárási védelemmel rendelkezik.
● Teljesen fémmentes kialakítású, az alkalmazott anyagoknak köszönhetően, így EMI mentes.

Mivel ezt a típust alapvetően a nagy mennyiségben történő gyártás jellemzi domináns alkalmazási területei kapcsán, ezért megannyi kiváló jellemzője és robosztus felépítése, összetettebb és relatív nagy anyagigénye ellenére is kedvező az ára.




Példa egy-egy szélesebb körben alkalmazott ADSS kábel műszaki jellemzőire:


ADSS kábel – AT+PE köpennyel - 110kV-os környezetbe
( 8 - 24 optikai szállal )

Construction: 100 méteres átfeszíthetőség 200 méteres átfeszíthetőség
  FRP Diameter 2,1 mm Diameter 2,1 mm
  Loose tube (Gel-filled) O.D. 2,0 mm O.D. 2,0 mm
  Inner sheath Thickness 0,9 mm Thickness 0,9 mm
  Mechanical strengthen layer aramid Area 9,3 mm2 Area 14,0 mm2
  Out sheath Thickness 1,70 mm Thickness 1,70 mm
Technical Parameters
  Cable outer diameter 12.2 mm 12.4 mm
  Cable sectional area 117 mm² 121 mm2
  Fiber type G.652D/G657A
  Cable weight 132 kg/km 134 kg/km
  RTS 15 kN 17,5 kN
  MAT 6 kN 6,9 kN
  EDS 3,7 kN 4,36 kN
  Young's modulus 13,0 kN/mm² 14,1 kN/mm2
  Thermal expansivity 5,3 10-6/ 4,4 10-6/℃
  Crush strength Long term 1100 N/100mm Long term 1100 N/100mm
    Short time 2200 N/100mm ShortTerm 2200 N/100mm
  Minimum bending radius Operation 220 mm Operation 220 mm
    Installation 360 mm Installation 360 mm
  Temperature Installation -15∽ +60℃
  Transport and Operation -40∽ +70℃
  Excess Fiber Length 0,5∽0,7%
  Outer sheath type Anti-tracking (AT) sheath
  Anti galvano-cautery measures The cable outer sheath using chemical AT jacket material, has great corrosion resistance to electricity.
  PE sheath The cable outer sheath using PE jacket material, has good UV resistance.






Jellemző alkalmazási területek

● Hosszú optikai átfeszítési távolságokat követelő kommunikációs rendszerek
● LAN ( helyi hálózatok)
● Nagy sebességű átviteli rendszerek.
● Adat-, hang-, video- és telekommunikációs alkalmazások.
● Kiváló teljesítmény és működés, erősen zavart statikus és EMI területeken is.
● FTTX telepítések.



Telepítés változatos módjai



Sokoldalúan alkalmazható kábel révén, a telepítés is hasonlóképpen változatos lehet.

Alkalmazása leggyakrabban függesztéssel történő telepítéssel valósul meg, különféle tartószerkezetek segítségével. Mivel e kábeltípus önmagában is igen eltérő követelményeknek tesz eleget, ezért a telepítés szerelvényei is eltérőek lehetnek, ahogy azok a továbbiakban láthatóak.




Kis és közép-feszültségű oszlopokon találkozunk ezekkel a kábeltípusokkal a leggyakrabban. A meglévő villamos oszlopokon, az elektromos vezetékek alatt helyezkednek el és megannyi kiegészítő szerelvény biztosítja a telepítés hatékonyságát, a csatlakozások könnyű kialakításának a lehetőségét. Néhány lehetséges telepítési lehetőség nagyfeszültségű oszlopokon.

Szerelvények

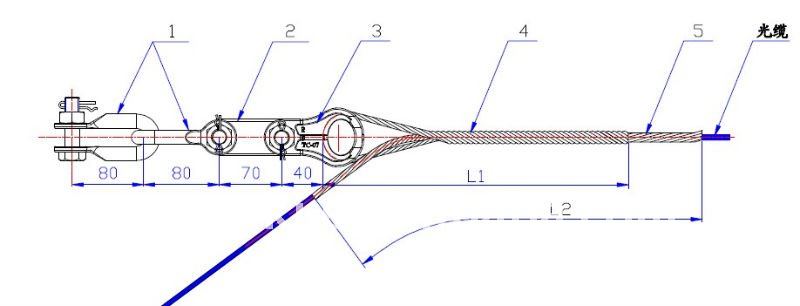

  - Feszítő elemek












Egy telepítés bemutatása

Az alábbiakban egy ADSS kábel telepítésének részeit mutatjuk be, hogy egyértelműen látható legyen a szerelési technológia:

A telepítésnél az alábbi elemek kerülnek felhasználásra:

- Rögzítő bilincs
- Horgony bilincs
- Gyűszűs villa
- Szerkezeti erősítő spirál
- Külső szerkezeti erősítő (feszítő) spirál
- Csavar szerelvények
A szerelés folyamata során javasolt a megfelelő védőfelszerelés használata: védőkesztyű, védőszemüveg!

1. lépés:

Állítsuk össze a bilincseket és a gyűszűs villát.

2. lépés:

Csatlakoztassuk a rögzítő bilincset a fix ponthoz egy csavar szettel.

3. lépés:

Fűzzük be a külső szerkezeti erősítő spirált a horgony bilincsbe.



4. lépés:

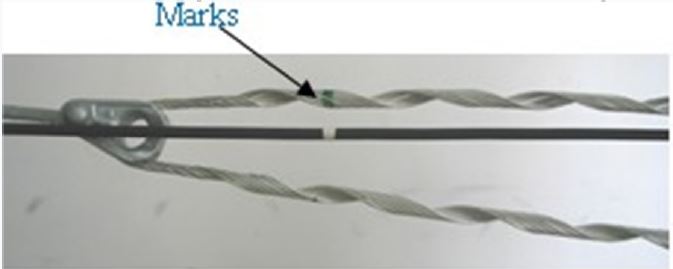

Feszítsük meg az ADSS kábelt a megfelelő mértékben és ha ez megtörtént, akkor a kábelre tegyünk jelölést pontosan ott, ahol a külső szerkezeti spirálon található jelölés szerepel.

5. lépés:

Igazítsuk a szerkezeti erősítő spirált a kábelhez, hogy a jelölések találkozzanak, majd óvatosan tekerjük a kábelre mindkét végét.

6. lépés:

Helyezzük a következő szerkezeti erősítő spirált a kábelhez úgy, hogy a középső jelölések továbbra is egy helyen legyenek.

7. lépés:

Használjuk fel a többi spirált is, amíg a kábelen egy teljes sodrat ki nem alakul.

8. lépés:

A spirálok végeit igazítsuk el teljes hosszukban a kábelen.
Ne használjunk szerszámot, hogy a kábel köpenye ne sérülhessen a telepítés során.

9. lépés:

A spirálok végeinek elrendezésével alakítsuk ki az összefüggő rögzítő burkolatot a kábel körül.

10. lépés:

A spirállal burkolt kábel és a külső szerkezeti erősítő (feszítő) spirál jelöléseit illesszük egymás mellé!

11. lépés:

A horgonyba akasztott spirált egyenletesen kezdjük körbe fonni a kábelre, majd végezzük el ezt a műveletet a többi horgonyba akasztott külső spirállal.

12. lépés:

A külső spirálokat fonjuk a kábelre egészen azok végéig.

13. lépés:

Az ADSS kábel rögzítése elkészült.
