UTP-Patch/Fali-Cat6-3p RJ45 csatlakozó
Ennek a csatlakozócsaládnak a kiemelkedő tulajdonságai között, főleg a műszaki jellemzőit kell megemlítenünk, a szabványos kompakt méretek pontos megtartása mellett. Az érpárak közötti magas fokú izoláció, az "osztó-modulnak" köszönhetően, szinte a teljes csatlakozó hosszában biztosított. Az érvégtartó műanyagblokk biztosítja a csatlakozótestbe történő behelyezéskor a tökéletes pozíciót, ami által az érintkezők tüskéi pontosan tudnak a patch kábelek ereinek a közepébe fúródni, s tökéletes kapcsolatot garantálni. Mindezekkel a megoldással biztosítot, hogy az elválasztást megtartsuk, így a csatlakozókban kritikusnak mondható köztes szakasz, mentes az érpárak kuszaságától, minimális az áthallás, pontos és tökéletes a kontaktus, így kiváló átviteli jellemzők garantáltak. (árnyékolt S-FTP-PATCH-CAT6-3P verzió megtekintése >>)
Szerelés folyamatának lépései
|
|
![](/kep/weblap/1308/IMG_8804szcrpk.jpg)
|
1.Óvatosan távoltítsuk el a kábel köpenyét, hogy ne sértük meg az ereket. |
![](/kep/weblap/1308/IMG_8811sz2crpk.jpg)
|
2. Ha leválasztottuk a köpenyt, ellenőrizzük a vezetékeket. |
![](/kep/weblap/1308/IMG_8828crp.jpg)
|

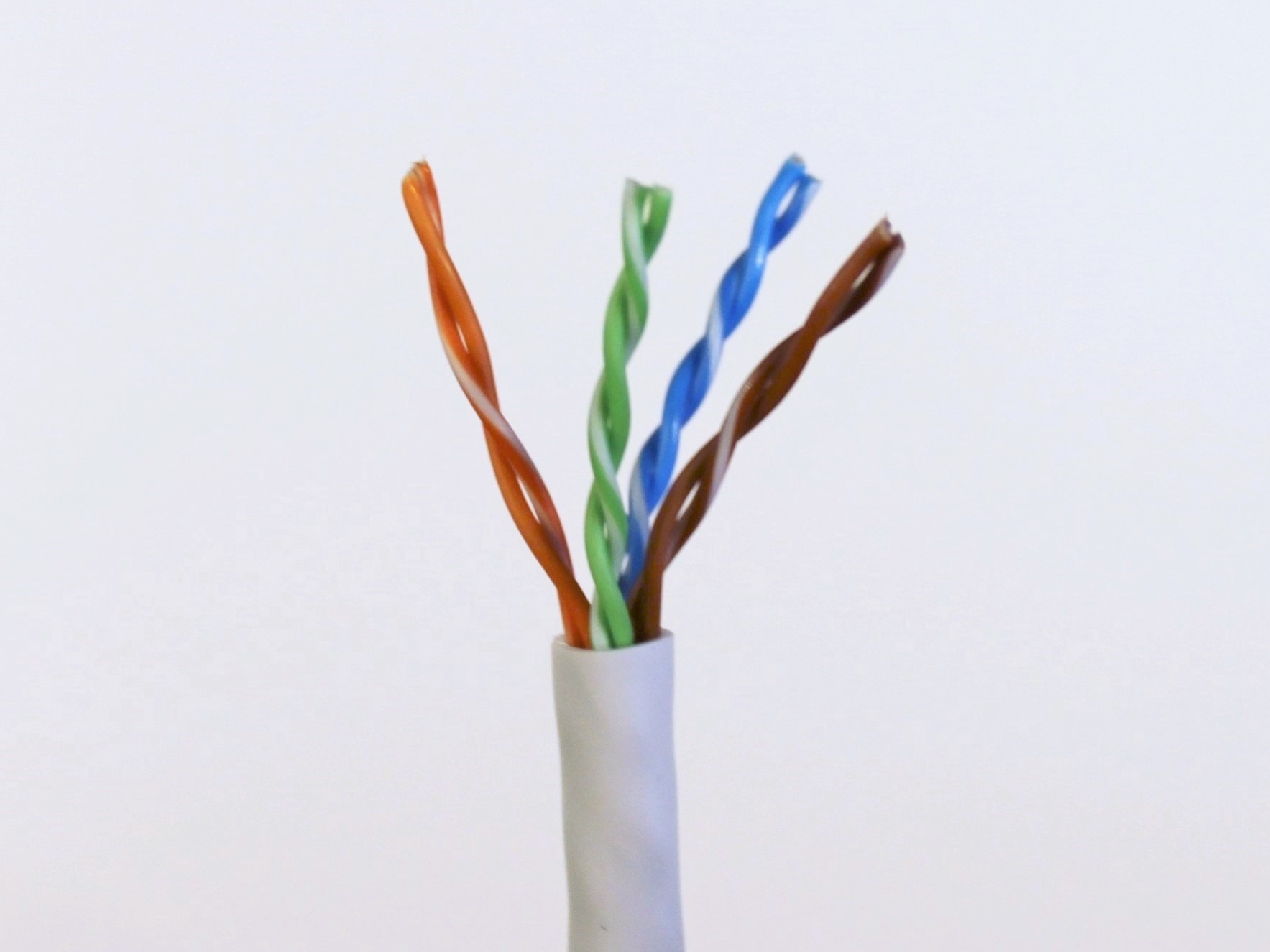

3. Rendezzük sorba az érpárakat, úgy hogy a narancs és barna érpárak a két szélére kerüljenek. |
![](/kep/weblap/1308/IMG_8848szcrpk.jpg)
|
4. Az érpár elválasztó műanyag betét képen látható felhelyezésével biztosítsuk a minimális áthallást. |
![](/kep/weblap/1308/IMG_8865szcrp.jpg)
|
5. Válasszuk szét az érpárakat a színsordenbe történő elrendezéshez. |
![](/kep/weblap/1308/IMG_8872szcrp.jpg)
|
6. Az ereket rendezzük el az érvégbehelyezés céljából, a megfelelő színsorrendbe. |
![](/kep/weblap/1308/IMG_8892szcrp.jpg)
|
7. A színkód szerint elrendezett erek hosszát a képen látható méretre vágjuk le merőlegesen. |
![](/kep/weblap/1308/IMG_8901szcrp.jpg)
|
8. Helyezzük be az ereket az érvégtartó műanyagblokkba a képen látható módon. |
![](/kep/weblap/1308/IMG_8913szcrp.jpg)
|
9. Tegyük az előbb elkészített kábelt a csatlakozóba, ügyelve az árnyékolás pontos illeszkedésére. |
![](/kep/weblap/1308/IMG_8926crpk.jpg)
|
10. A kábbellel összeillesztett csatlakozót gondosan helyezzük a sajtoló (crimpelő) fogóba. |
![](/kep/weblap/1308/IMG_8930szcrpk.jpg)
|
11. Összenyomás előtt ellenőrizzük az érvégek illeszkedését, majd sajtoljuk össze a csatlakozót. |
![](/kep/weblap/1308/IMG_8933crp.jpg)
|
