LC optikai előcsiszolt, SM és OM2-3 gyorscsatlakozók

Az alábbi típusok single és multi-mode, maximum 0,9 mm külső méretű (tightbuffer méret) burkolatréteggel rendelkező optikai szálakhoz ajánlottak. Ezzel a kialakítással kifejezetten hatékony és gyors megoldás a patchpanelekben, dobozokban történő közvetlen szálvégződtetés. Kreatív megoldásokkal azonban ennél szélesebb körben is alkalmazható.



A gyorscsatlakozó kialakítása, működése, egy jól kiforrott 40 éve alkalmazott megbízható megoldásra épül, és sokoldalú, gyors alkalmazást tesz lehetővé.

Figyeljünk a csatlakozóházon található feliratra, amely jelzi, hogy az adott modell SM vagy OM2/3-as a szálat tartalmaz!

SM
szál esetén minden esetben ZWP (Zero Water Peak) típus kerül alkalmazásra, így az a teljes tartományban használható.

MM
szál esetén minimum OM3 szálat tartalmaz a csatlakozó, aminek köszönhetően OM2 szálakhoz is tökéletes megoldás.

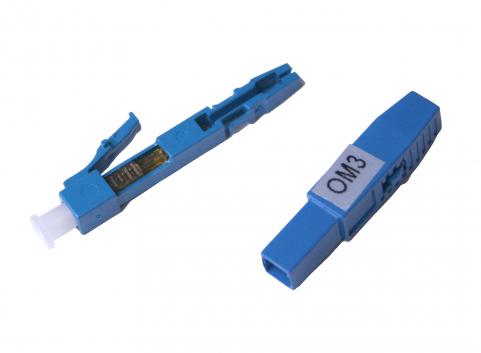

Szerkezeti elemek

 OM3 optikai csatlakozó



Összeszereléshez szükséges eszközök

  • Kevlárvágó olló,
  • Optikai szálcsupaszoló,
  • Alkoholbázisú jelölő irón,
  • Isopropyl alkohol pumpás adagolóval,
  • Szálmentes törlőkendők megfelelő tárolóban,
  • Precíziós karbidkorongos száltörő hulladéktárolóval.



Összeszerelés lépései

1. lépés

1. Húzzuk fel a képen látható módon a optikai szálra a külső burkolatot, "házat".



2. lépés

2. Jelöljük a csomagolással biztosított sablonnak megfelelően a szükséges csupaszolási hosszakat.



3. lépés

3. Távolítsuk el a jelölésnek megfelelően a 900 μm-es réteget, majd a 250 μm-es réteget is ellenőrizve a sablonnal a méretek helyességét.



4. lépés

4. Miután meggyőződtünk a szál sérülésmentességéről, annak „megpendítésével, minden irányba történő hajlítással", tisztítsuk meg alaposan nagy tisztaságú alkohollal átitatott törlőkendővel a csupasz optikai szálat.



5. lépés

5. A precíziós száltörő használatával a 125 μm-es szálat törjük le minimum 8mm (10mm) hosszúságúra.



Fontos figyelmeztetés!

A szálat a törést követően NE tisztítsuk újra semmivel, mert annak az eredménye, a törési felület elszennyeződését eredményezheti, ami súlyos minőségromláshoz, az átviteli jellemzők romlásához vezet.



6 lépés

6. Ellenőrizzük a méreteket a száltörés után ha szükséges, a szál további érintése nélkül.



7. Helyezzük óvatosan az ellenőrzött optikai szálat a csatlakozótestbe, a képen látható módon, folyamatosan ügyelve annak sérülésmentességére.


8 lépés

8. Ellenőrizzük, a szál megfelelő hajlását/ívét, ami így azt jelzi, hogy a szálvégek a csatlakozóban megfelelően összeérnek/illeszkednek, és így biztos a megfelelő kapcsolat vagyis, hogy megfelelő pozícióba került.

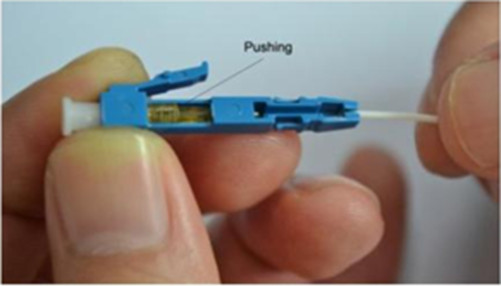

9. Toljuk a sárgás színű rögzítő burkolatot előre, hogy az optikai szál a megfelelő pozícióban rögzítésre kerüljön.



12 lépés

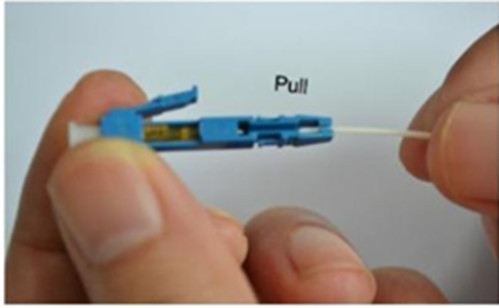

10. Óvatosan húzzuk az optikai szál kábelköpenyét hátra, hogy a szálban található ívet minimalizáljuk.



11. Húzzuk rá a burkolatot úgy, hogy oldalt a reteszek és a nyílások megfelelően illeszkedjenek.



12. Az összeszerelés elkészült! Szemrevételezéssel, méréssel ellenőrizzük, és már kész is a csatlakoztatásra.
