ARC1A -HW v1.0 - fw_2.x
|
AA-RC1A v1.0
Termék Ismertető
Műszaki Információk
WEB Grafikus Felhasználói Kezelőfelület
Technikai adatok:
Tápfeszültség: 12-24V
Digitális / Logikai kimenetek: 8 darab open-collector kimenet, melyek közvetlenül relé meghajtására is alkalmasak, 500mA terhelhetőségűek
Digitális bemenetek: ;2 darab 0-5V jelszintű digitális bemenet
Pl. nyitásérzékelők, riasztóközpontok, mozgásérzékelők, szünetmentes áramforrások, átjelzők, stb. csatlakoztatására
Analóg bemenetek: 2 darab 0-5V jelszintű analóg bemenet
feszültség és így a megfelelő illesztőkkel pl. hőmérséklet, vagy bármilyen más jellemző mérésére is alkalmazható bemenetek
Hálózati Ethernet: 10Base-T 10Mpbs
A megfelelő IP védelem biztosításával, alkalmasak a kültéri alkalmazások kialakítására.
(A megfelelő zavar és villámvédelem természetesen elengedhetetlen, ugyanúgy, mint más kültéren telepített eszköznél, különös tekintettel a kommunikációs portokra, de nem elhanyagolva a tápellátás megfelelő védelméről való gondoskodást sem.)
Minden alkatrész megfelel a magyarországi időjárási viszonyok legszélsőségesebb hőmérséklet értékei mellett is, a stabil működés biztosítására!
Funkciók:
- Tandem, Master-Slave összerendelési lehetőség, 2 eszköz számára IPcím alapján
- kimenetek vezérlése, időzíthetően
- kimenetek állítása digitális bemenetek függvényében
- kimenetek vezérlése analóg bementen érkező jelszinttel
- Watchdog modul: lehetőség van két IP cím megadására, amit a készülék adott időközönként ping által ellenőriz. Ha nem érkezik válasz, akkor az eseményhez rendelt kimenetek, a beállításoknak megfelelően kerülnek „aktiválásra”.
- Log: az eszköz képes az események naplózására, tárolására. max 30 esemény (jelenleg), és annak pontos ideje kerül tárolásra, (ehhez internet kapcsolat szükséges, az időszerver okán)
- Firmware frissítés: lehetőség van távolról ftp-n keresztül frissíteni az eszköz firmware-ét.
- Web-image: A webes kezelőfelület külön frissíthető, ez megkönnyíti a különböző nyelvű változatok kezelését, egyedi kialakítást, szóhasználatot
Tipikus, és lehetséges alkalmazási területek:
A digitális, pontosabban logikai bemenetek lehetővé teszik, megannyi rendszerrel, érzékelővel történő összekapcsolását.Pl. nyitásérzékelők, riasztóközpontok, mozgásérzékelők, átjelzők, stb. csatlakoztatására.
Analóg bemenetek: 2 darab 0-5V jelszintű analóg bemenetei a feszültség és így a megfelelő illesztőkkel pl. hőmérséklet, vagy bármilyen más jellemző mérésére is alkalmazható bemenetek.
Szimpla, Egyszerű alkalmazások:
- Távoli berendezések, kamerák, álállomások, fejállomások felügyeleti vezérlése
- Rack szekrények, informatikai helyiségek felügyelete és vezérlése,
- Egyszerű telephely felügyelet,
- Fűtés, Hűtés, Kazán, Szellőzés vezérlés,
- Öntözés-vezérlés,
Valamint a fantázia által szinte végeláthatatlan sora az alkalmazás lehetőségeinek.
Master/Slave (Tandem) alkalmazások 2 modul között:
- Telephelyi keresztkapcsolatok kialakítása, és egyszerű vezérlések, átjelzések
- összetett rendszerek több vezérlés és érzékelő egyszerűsített kezelése
Összetett alkalmazások:
Csak kiegészítő menedzserszoftverek alkalmazásával valósulnak meg ezek az alkalmazások, a terméknek nem része, és egyedi fejlesztést jelent minden esetben!
Ebben a kategóriában már olyan komplex alkalmazásokat találunk, amikor egy (vagy akár több) központi "menedzser-szerver" fogja össze a gyár, ország, vagy akár a bolygó tetszőleges pontján lévő AA Remote Control modulokat, és központilag valósul meg azok adatainak kiértékelése, naplózása, vezérlése. Az ilyen alkalmazások jellemzően olyan komplex feladatokat is ellátnak, mint;
- Automatikus riasztások, üzenetek, az előre beállított információ tartalommal
- Lokálisan, vagy a megjelölt helyszineken,
- SMS üzenetküldés
- email küldés
- Teljeskörü naplózás
- Távvezérlés tetszőleges logikák, összefüggések alapján
- Térképeken, alaprajzokon, folyamatábrákon, helyszínkordináták alapján történő vizuális megjelenítés
- státusz - állapotmegjelenítés, értékkijelzés,
- vizuális, pozíció alapú terminálfelületen történő áttekinthető koordináció
- több terminálos, osztott kontroll megvalósítási lehetőség
Eszköz leírása:
Az AA-RC1A egy IP alapú, ethernet hálózaton működő távvezérlő egység, mely kisebb, egyszerűbb logikai feladatok megvalósítására is alkalmas, mint például
- a digitális bemeneten történő változásokra kimenetek kapcsolása,
- feszültség vagy hőmérséklet függvényében a 8 kimenetek vezérlésére.
A 8 darab open-collector kimenet, melyek 500mA terhelhetőségűek, közvetlenül relé meghajtására is alkalmasak, lehetővé téve a sokoldalú felhasználást.
Beállítható a kimenetek aktív állapota, illetve időzítő is rendelhető hozzájuk. A digitális bemeneteknél megadható, hogy alacsony vagy magas értékre legyenek aktívak, és az egyes kimenetek külön-külön hozzárendelhetőek. A készülék alkalmas hőmérséklet szabályzásra is.
Technikai adatok, a készülék leírása
Csatlakozások:
Relék csatlakoztatása:
A relék tápfeszültségét és a tápellátást, a kapcsolódó rendszer alapján kell megválasztani
Kimenetenként, max. 500mA terhelőárammal lehet számolni. (Ez általában bőven elégséges)
Ahogy a képen látható, a kalapsínen történő rögzítés egyszerű alkalmazást, gyors telepítést tesz lehetővé.
– A képen az eszköz környezeti hőmérsékletét mérő MicroChip modul látható, és a foglalatban elhelyezett relék .
Kimenet:
Tápfeszültség kimenet (2x): OUT+: 12VDC vagy 24VDC (a tápfeszültségtől függően) a kimenetek fogyasztói (reléi) számára
Open collector kimenetek:OUT1, OUT2, OUT3, OUT4, OUT5, OUT6, OUT7, OUT8 -Max 500mA/port!
Bemeneti oldal:
Tápfeszültség
bemenet:+VIN--GND: 12-24V DC
kimenet a bemenetek számára (pl. hőmérő-chip, stb.): +5V – GND
+5V-os kimenetei tápfeszültség az analóg, és digitális bemenetek beállításához, azaz
- A digitális bemenetek egy külső ellenállással a tápfeszültséghez „húzhatók”,
- Az analóg bemenetek feszültség beállítására is alkalmazható,
- Továbbá a külső hőmérsékletérzékelő tápellátásához szükséges. (tartozékként rendelhető)
Digitális bemenetek: IN1 és IN2
0-5V közötti feszültséggel vezérelhetők. Beállítható, hogy aktív alacsony, vagy aktív magas értékre hogyan változzanak a kimenetek, illetve hogy él- vagy szintvezéreltek legyenek. Alapértékük magas.
Analóg bemenetek: AIN1 és AIN2
0-5V közötti feszültség mérésére, továbbá a megfelelő hőmérő csatlakoztatásával, hőmérséklet mérésére alkalmasak. A mért értékek összehasonlításra kerülnek egy alsó és egy felső határral, a kimenetek értéke az összehasonlítás eredményének függvénye.
Gyári alapértékek:
Az eszköz alapértelmezett IP címe: 192.168.0.100
Alapértelmezett átjáró: 192.168.0.1
Alapértelmezett Felhasználónév / Jelszó: admin / admin
A DHCP tiltva van.
A kimenetek aktív magas működésre vannak állítva, 30 sec időzítővel. A vezérlő funkciók tiltottak.
WEB- Grafikus Felhasználói Kezelőfelület
Fontos és Általános tudnivalók:
A mezők kitöltésekor csak az standard ascii karaktereket használjuk, az „&” és „<” karakterek kivételével!
|
|
|
|
|
|
|
|
Konfiguráció

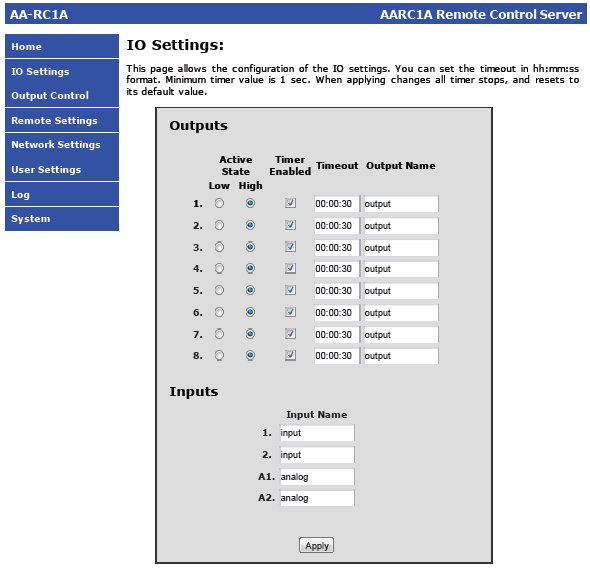

Kimenetek beállításai (Outs):
Az egyes kimeneteknél megadható, hogy aktív magas, vagy aktív alacsony működésűek legyenek, továbbá időzítő rendelhető hozzájuk, mely a kimenet aktív állapotba váltásakor elindul, és lejártakor a kimenetet visszaállítja az alapállapotába. Az időzítő értéke beállítható 00:00:01-től 99:59:59-ig (ahol a formátum óó:pp:ss). A kimenetekhez név is rendelhető a könnyebb megkülönböztetés érdekében.
Kimenetek vezérlése (Output control):
Az egyes kimenetekhez különböző vezérlőfunkciók rendelhetők, egy kimenethez egyszerre csak egy.
Watchdog:Az eszköz két watchdog modullal rendelkezik. Beállítható egy távoli egység IP címe, amit a megadott időközönként a készülék „ping”-el ellenőriz . Nagy csomagveszteség esetén a modulhoz hozzárendelt kimenetek aktív állapotba kerülnek. Ha egyik kimenet sincs kijelölve, akkor a modul nem működik, tehát nem ellenőrzi „ping” által a beállított címet.
Inputs (Bemenetek):
Az eszköznek két 0-5V jelszintű bemenete van. Beállítható az aktív állapotuk (aktív magas vagy aktív alacsony), triggerelésük (szint vagy élvezérelt), továbbá, hogy mely kimenetekre legyenek hatással. Egyszerű logikai feladatok elvégzésére használhatók.
Analog inputs (Analóg bemenetek):
Az analóg bemenetek 0-5V közötti feszültséget, illetve a hozzá adott hőmérő modullal -40 – 125°C hőmérsékletet mérnek. Kiválasztható a működési mód (feszültség vagy hőmérséklet), továbbá megadható egy alsó és egy felső korlát, melyeket átlépve a kimenet állapota változik. A felső korlátot túllépve aktívvá válik a kimenet, míg lefelé az alsót átlépve deaktiválódik. Korlátként csak 0V és 5V közötti értéket fogad a készülék, más értékek esetén hibaüzenetet küld.
Network Settings (Hálózati Beállítások):
Beállítható az eszköz hálózati neve, IP címe, átjáró IP címe továbbá egy elsődleges és egy másodlagos DNS szerver IP címe.
User Settings (Felhasználói beállítások):
Megadható a web-es felület és a Telnet konzol eléréshez szükséges felhasználói név és jelszó. A telnet konzol alapértelmezésként a szabványos telnet portot használja, de lehetőség van a portszám átírására is. Szintén lehetőség van a http port átírására is.
Log (Eseménytár):
A készülék 30 esemény tárolására képes, elérhető internetkapcsolat esetén az eseményhez időbélyeget is rögzít. Ha az eseménytár betelik, akkor túlcsordul, tehát a 30. esemény után az 1. helyre kerül a következő, felülírva azt. Az eseménytár törölhető a Clear Log gomb segítségével.
System Settings (Rendszer beállítások):
Ha van elérhető internetkapcsolat az idő lekérdezéséhez, akkor itt beállítható a megfelelő időzóna, time server. Ebben a menüben leolvasható az eszköz szoftververziója, a webes kezelőfelület verziószáma, illetve a készülék bekapcsolása óta eltelt idő. A készülék a Reset gombra kattintva újraindítható, továbbá így lehetséges a firmware frissítése is (lásd később). A Reset Default gomb visszaállítja az alapértelmezett beállításokat, a Web Image Uplod gomb segítségével pedig a webes kezelőfelületet lehet feltölteni a készülékre.
Firmware frissítés:
Két fájl szükséges a frissítéshez, egy ”*.hex” illetve egy ”* .bin” kiterjesztésű. Az eszközhöz csatlakoztassuk a tápfeszültséget, illetve csatlakoztassuk a hálózathoz. A számítógép IP címét állítsuk a készülék IP címének tartományába (ez alapértelmezettként 192.168.0.100). A PC-n nyissuk meg egy szövegszerkesztővel az „upload.bat” fájlt, és írjuk át a benne található IP címet az eszköz IP-jére. Ezután futtassuk az upload.bat-ot, majd a készülék weblapján kattintsunk a System Settings menüben a Reset gombra. Ekkor a készülék újraindul, és frissíti a firmware-t. Ha a frissítés sikeres a PC-n futó ablak bezáródik, a készülék pedig újraindul. Figyelem! Előfordulhat, hogy frissítés után a készülék visszaáll az alapértelmezett beállításokra! Sikertelen frissítés esetén próbáljuk meg újból a folyamatot.
FIGYELEM!
A firmware frissítése után szükséges a web felület frissítése is. Miután először újraindult az eszköz az update után, a System Settings menüben keressük meg a Web Image Upload gombot. Erre kattintva a betöltődő oldalon kiválaszthatjuk a megfelelő fájlt, majd kattintsunk az Upload gombra. A feltöltés sikerességéről visszaigazolás olvasható.
Status menü:
Itt láthatjuk az eszköz aktuális állapotát: ki és bemenetek aktuális értékét, a mért analóg értékeket, illetve a rendszerhőmérsékletet. A kimenetekhez tartozó gombokra kattintva változtatható azok állapota.
Telnet felület:
Lehetőség van az eszköz telnet konzolon keresztüli elérésére. A konzolon a bejelentkezés után látható a ki és bemenetek értékei, illetve a bemenet számának megfelelő számbillentyűt lenyomva változtatható azok állapota.
Önálló egy-eszközök kezelése:
Az AARC1-es HW verzió esetén, minden megelőző Firmware verzióban az alapvető beállítási lehetőség.
Ilyen esetekben, minden logikai kapcsolat és beállítás az eszközön belüli összefüggések meghatározásával valósul meg. Természetesen a jelentésküldés, stb. valamely kifelé irányba valósul meg, csakúgy, mint a kommunikációs kapcsolat ellenőrző funkció.
Párosított eszközök kezelése (Tandem beállítások):
Az AARC1-es HW verzió esetén, a Firmware 2.0 verziótól kezdődően lehetőség van azok Master Slave párosítására.
Bármelyik eszköz kinevezhető logikailag „Master”-nek vagy ”Slave”-nek.
Mindkét eszköz weboldala külön-külön elérhető, és konfigurálható. A saját, vagyis éppen használt WEB felület esetén, mindenkor a baloldalon látható modulban látjuk a saját értékeket és állapotokat, s jobb oldalon láthatók a párosított eszköz állapotai.
Ilyen esetekben, minden logikai kapcsolat és beállítás az eszközön kívüli, párosított eszköz kimeneteivel is kapcsolatba állítható az összefüggések összehangolt meghatározásával.
Amikor párosított eszközöket működtetünk, akkor viszont oda kell figyelni, belekalkulálni, és kezelni, az Időzítés / Késleltetés, Time-Out, Alarm 1-8-ig
További Információk
Termékrendeléssel, Gyártással, Egyedi fejlesztésekkel kapcsolatban:
Nagyobb tétel (> 20 db illetve / 32/64/128db-os csomagrendelés) esetén mennyiségi kedvezmények, egyedileg egyeztetett szállítási határidővel (~3 hét az alkatrészek érkezésének függvényében).
Folyamatos készletezés alapján érhetőek el a termékek, így amennyiben a kívánt mennyiség nem áll rendelkezésre a gyártásban, úgy a szállítási idő a gyártás folyamatából adódóan és függvényébe változhat.
Amennyiben bizonyos speciálisabb alkatrész nem érkezik meg azonnal, és nem tudjuk helyettesíteni a panel áttervezése nélkül más típussal, --mely egyben a gyártásra vonatkozó irányelv alapján is tilos, hisz nincsenek ellenőrzött ilyen esetben tartós, terhelési és egyéb tesztek – úgy a gyártási és szállítási határidőket az alkatrész beszállító visszaigazolása alapján pontosítva tudjuk egyedileg meghatározni.
A Hardververziók alapvetően is eltérő kialakításúak, így a rendelések egy-egy HW-re értendők a sorozat legyártása szempontjából.
TERMÉK-FEJLESZTÉS KAPCSÁN
Visszajelzések követése
Fejlesztési irányok, ahogy a jelenlegi verziókban is megfigyelhető, az eddigi visszajelzések, igények megfogalmazásának függvényében, azok figyelembevételével folynak. Köszönettel fogadunk minden írásban, ábrákkal szemléltetett visszajelzést.
ÚJDONSÁGOK A TERMÉKEK TERÉN
Hamarosan kapható lesz az AA-RC-1A továbbfejlesztett verziója, az alábbi plusz tulajdonságokkal.
Soros portok a jelenlegi verziókban nincsenek beültetve, vagy RS-485 vagy RS-232 interfész lehet, ez gyártáskor a beültetett alkatrészektől függően, tehát 3 kialakítás létezhet.
- nincs soros port – ( a jelenlegi kialakítás )
- RS-485
- RS 232 (5V-os jelszint, illesztés szükséges PC-hez )
A soros interfész soros-ethernet átalakítóként tud működni, adott IP/port címen standard módon tud kommunikálni mely megannyi lehetőséget kínál, eddig elérhetetlen eszközök távoli kezelésének a megvalósítására is.
Az eszközben található processzor teljesítménye, ezt még a jelenlegi szabad erőforrásokkal le tudja kezelni. – Már rendelhető ezzel az opcióval, a rendelési mennyiség függvényében! --
Hamarosan kapható lesz az AA-RC-2 HW verzió, az alábbi plusz tulajdonságokkal.
Nagyobb Processzor és memória
Belső óra és naptár
2 Ethernet port kialakításával készülő verzió (10/100BASE-T/TX)
A teljes funkcionalitás megvalósításához a firmware továbbfejlesztése folyamatban van, ami új funkciók és szolgáltatások használatának lehetőségét is biztosítani fogja!
Az új eszköz (hardware) tartalmaz már real-time clock (saját óra), ezzel lehetőség van abszolút időzítésekre (az eddigi relatív időzítésekkel szemben), ugyanúgy a WEB felületen biztosítva minden beállítást.
Táp/áramkimaradás kezelése: Azért, hogy az ilyen esetek alkalmával is hosszú ideig működőképes maradjon a rendszer, és az időzítések ne szakadjanak meg, egy 3V-os lítium elem (CR2032) gondoskodik külön a rendszeróra működéséről, és így az idő megtartásáról.
Ha az eszközt hálózati tápellátás nélkül szükséges teljes mértékben működtetni, azaz nem elég az óra működésben tartása, akkor egy a rendszer feszültségszintjének megfelelő szünetmentes energiaellátó rendszer kialakításáról külön gondoskodni kell. Erre sokféle lehetőség kínálkozik, s a feladatnak legmegfelelőbb kiválasztása igényel némi átgondolást.
A legegyszerűbb akkumulátoros megoldásokkal kapcsolatban az alábbi linkeken találhatunk információt:
agendaage.hu/….
Firmware 2.02-es kernelre épülő megújult felület szolgáltatásai és változások.
- Javított NTP
- RAW formátumú adatlekérése a bemeneti portoknak. AIN1, AIN2
További lehetőségek (XML adatkapcsolat):
AARC1A státusz lekérdezése
A status.xml fájl folyamatosan frissül at eszköz állapotának megfelelően.
Lekérdezhető pl: http://192.168.0.1/status.xml
Kimenetek beállítása
Az egyes kimenetek változtatása az outs.cgi lekérdezésével lehetséges a következő paraméterrel:
http://192.168.0.1/outs.cgi?out=X
ahol X a kimenet sorszáma (0-7)
Ez a parancs a kijelölt kimenetet állapotát megfordítja.
Hasonlóan lehetséges a remote kimenetek állítása az routs.cgi-vel.
|
|
~out(0)~ ~out(1)~ ~out(2)~ ~out(3)~ ~out(4)~ ~out(5)~ ~out(6)~ ~out(7)~ |
Kimenetek állapota Példa: |
~timer(0)~ ~timer(1)~ ~timer(2)~ ~timer(3)~ ~timer(4)~ ~timer(5)~ ~timer(6)~ ~timer(7)~ |
Időzítők állapota Példa: |
~inp(0)~ ~inp(1)~ |
Digitális bemenetek állapota Példa: |
~an(0)~ ~an(1)~ |
Analóg bemenetek értéke 2. Feszültség kijelzés 3. Hőmérséklet kijelzés |
~temp~ |
Rendszer hőmérséklet 2. Feszültség 3. Hőmérséklet |
~tx(0)~ ~tx(1)~ ~tx(2)~ ~tx(3)~ ~tx(4)~ ~tx(5)~ ~tx(6)~ ~tx(7)~ |
Kimenetek elnevezése A mezők az egyes kimenetek elnevezéseit tartalmazzák. Példa: output |
~it(0)~ ~it(1)~ ~it(2)~ ~it(3)~ |
Analóg és digitális bemenetek elnevezése A mezők az egyes bemenetek elnevezéseit tartalmazzák. 0-1: digitális bemenetek 2-3: analóg bemenetek Példa: input |
~rsh~ | Remote konzol megjelenítése hide: a remote konzol nem kerül megjelenítésre show: a remote konzol megjelenítése Értéke a “Remote Settings” menüpontban az “Enable remote mode” állapotától függ. Példa: hide |
~config_hostname~ | Host eszköz neve AARC1A |
~rname~ | Remote eszköz neve Ha csatlakozik remote eszköz, akkor a neve megjelenik, ellenkező esetben “Not Connected!” kerül kijelzésre. Példa: AARC-remote |
~rout(0)~ ~rout(1)~ ~rout(2)~ ~rout(3)~ ~rout(4)~ ~rout(5)~ ~rout(6)~ ~rout(7)~ |
Remote kimenetek állapota Példa: |
~rtimer(0)~ ~rtimer(1)~ ~rtimer(2)~ ~rtimer(3)~ ~rtimer(4)~ ~rtimer(5)~ ~rtimer(6)~ ~rtimer(7)~ |
Remote időzítők állapota Példa: |
~rinp(0)~ ~rinp(1)~ |
Remote digitális bemenetek állapota Példa: |
~ran(0)~ ~ran(1)~ |
Remote analóg bemenetek értéke 2. Feszültség kijelzés 3. Hőmérséklet kijelzés |
~rtemp~ | Remote rendszer hőmérséklet Készülék belső hőmérséklete. min. érték: -50 max. érték: 150 Példa: -10 |
~rvt1~ |
Remote analóg bemenetek típúsa 2. Feszültség 3. Hőmérséklet |
~rtx(0)~ ~rtx(1)~ ~rtx(2)~ ~rtx(3)~ ~rtx(4)~ ~rtx(5)~ ~rtx(6)~ ~rtx(7)~ |
Remote kimenetek elnevezése A mezők az egyes kimenetek elnevezéseit tartalmazzák. Példa: output |
~rit(0)~ ~rit(1)~ ~rit(2)~ ~rit(3)~ |
|
