LOOSE TUBE (EASY STRIP) kábelek jellemzői, telepítésük lehetőségei

 Megnézem a webáruházban



Főbb jellemzők

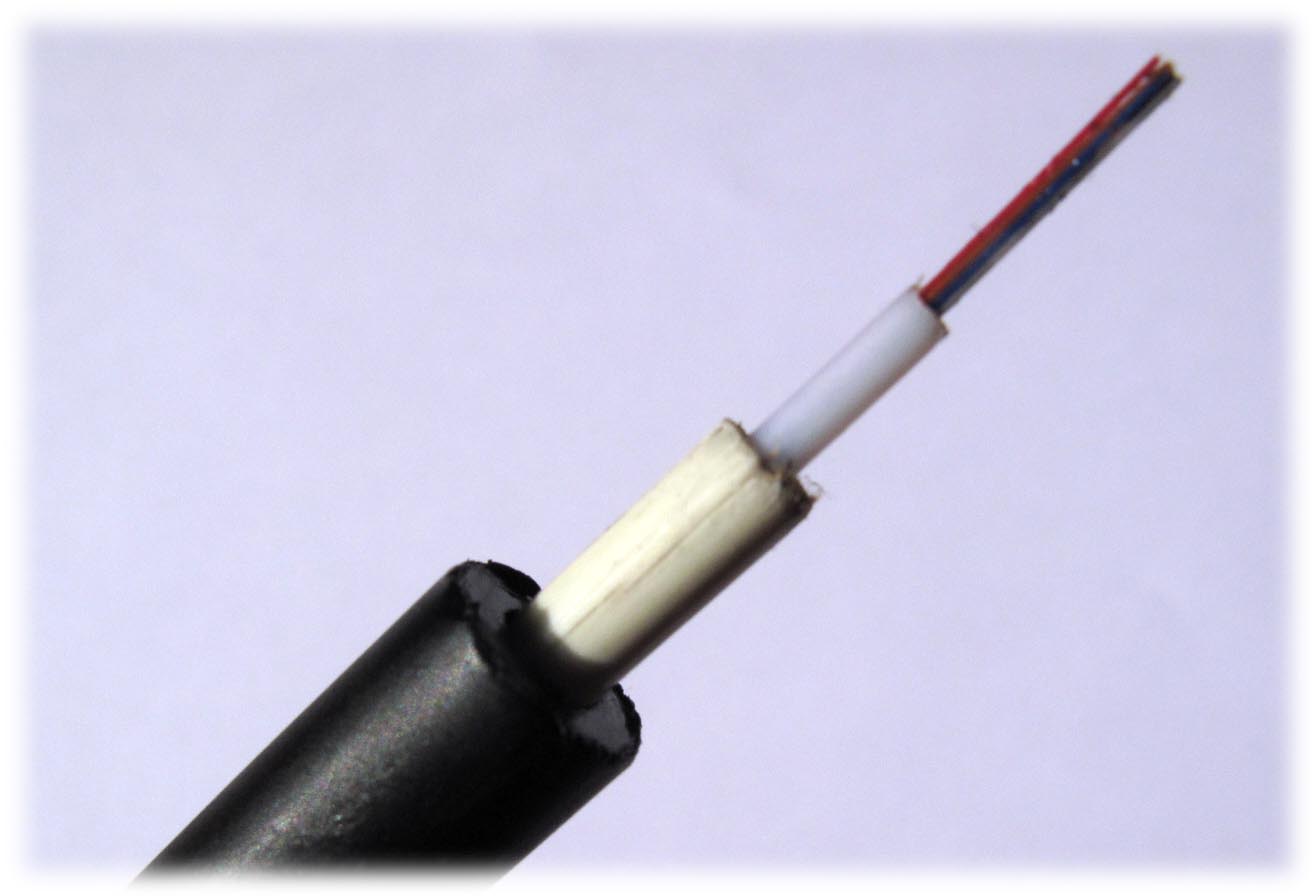

E kábel lényege, egy vagy több „központi”, általában géllel töltött cső, mely a kábel köpenyében elhelyezett (jellemzően aramid, e-yarn, e-glass...) védőréteg alatt helyezkedik el. Ezen csövek "magjaként" találjuk a szálakat, melyek ilyen esetben 250μm színezett külső műanyag szálburkolattal rendelkeznek.
Jellemzően az ADSS kábelek szintén ilyen LooseTube (easy strip) felépítésűek, s mint ahogy sokszor, így most is a sok megnevezés, az eltérő szóhasználat okán találkozunk megannyi névvariánssal.

- 4-nél ritkán találunk kisebb szálszámú modellt.
- Egy-egy csőben jellemzően max. ~12 szál helyezkedik el.
- Újabb modelleknél előfordul, hogy a központi cső, már 12szálat optikai szalagokat tartalmaz, melyből akár több is elhelyezkedhet bennük. (akár 4db, így egy csőben már 48 szál futhat)
- A szálszám, a többcsöves kialakítás esetén, akár több mint 400 egyedi optikai szálat is tartalmazhat, több csőbe szervezve a szálcsoportokat



Kábelen belüli erek megkülönböztetése

Találkozhatunk számozott erű verziókkal, de ez igen ritka eset, tekintettel a 900um-es átmérőre, ami a feliratozáshoz gyakran kevés.

Színkódok alkalmazása a kábeleken belül a leggyakoribb, mely az alábbi színek alkalmazását jelenti.



Tight Buffer Kábelek színkódjai

Szálak  "pászma" jelölés 1 2 3 4 5 6
1~12 fibers nincs Blue Orange Green Brown Grey White
13~24 fibers rövid fekete csíkok Blue Orange Green Brown Grey White
25~36 fibers rövid piros csíkozás Blue Orange Green Brown Grey White
37~48 fibers rövid zöld csíkozás Blue Orange Green Brown Grey White



Szálak "pászma" jelölés 7 8 9 10 11 12
1~12 nincs Red Black Yellow Purple Pink Aqua
13~24 rövid fekete csíkok Red Black Yellow Purple Pink Aqua
25~36 rövid piros csíkozás Red Black Yellow Purple Pink Aqua
37~48 rövid zöld csíkozás Red Black Yellow Purple Pink Aqua

... Így tovább, a 12szálas csoportosítású "pászmák"-kal, akár több száz szálig





TELEPÍTÉS MÓDJAI

Rövidebb, vagy akár hosszabb távolságokon is jelenthet kiváló, egyben gazdaságos megoldást, ahol alapvetően beltéren van elhelyezve, illetve UV álló köpennyel, akár kültéren is, bár ebben az esetben, leginkább mint ADSS kábel elnevezéssel, teljesen fémmentes kivitelben találkozunk vele. Nagyobb távolságok esetén a LooseTube (központi-csöves) verziók a megfelelő nyomvonalak esetén, a végeken szükséges szerelvényezési, kifejtési követelmények ellenére is kifejezetten gazdaságosak, mivel megbízhatóságuk, párosulva az egyszerű felépítéssel, igen kedvező feltételekkel gyártható, alacsony árakat eredményezve.
