Optikai szálhegesztő készletek

Ebben az esetben egy jól bevált hegesztőberendezés, mely több készlet alapját is képezi.
Az összeállítások, a hordtáska, sok olyan extra lehetőséget kínál, ami messze túlmutat egy egyszerű hegesztőkészlet funkcionalitásán. Univerzális megoldásként is tekinthetünk némelyikre, mely kilátástalannak tűnő helyzetben is esélyt jelent a működés biztosítására, akár végleges, vagy ideiglenes megoldások kialakítására.



Már nem forgalmazzuk, csak bérbeadásra!



FSVK2015Y szerelőkészlet

Egyszerűen Tökéletes

Az egyszerűen Tökéletes készlet... de... Miért is ?

Széleskörű Igényeknek megfelelően


Ezen készlet, tartalmazza mindazokat a szerszámokat, segédeszközöket, és kiegészítő alkatrészeket, melyek az optikai szálak kibontását követően a szálak előkészítéséhez és hegesztéséhez, mechanikus és gyors-csatlakozókkal történő végződtetéséhez szükségesek, valamint a készlet biztonságos tárolását és szállítását szolgáló tárolót, mely önmagában, akár a helyszíni - terepen történő - mobil-hegesztéseket is könnyedén lehetővé tesz.

A számos kiegészítő modul segítségével, 0,25 / 0,9 / 2,0 / 2,4 / 3,0mm és FTTH (2x3mm) optikia szál és köpeny méretek esetén is közvetlenül hegeszthetünk. Az adapterek nem csak hogy lehetővé teszik, de nagy mértékben leegyszerűsítik és felgyorsítják a száltörés és a hegesztés folyamatát egyaránt.


Splice-on / Hotmelt kiegészítőmodulok segítségével, ezen optikai csatlakozócsaládok hegesztése is biztosított, ami így már olyan vetélytársakat is maga mögé utasíthat sokoldalúságával, melyek korlátozottabb lehetőségeik ellenére többszörös áron szerezhetők csak be. Mindezt azért írom így le, hogy egyértelmű legyen, valójában nem csak a hegesztett csatlakozások elkészítésére alkalmas.



Kezdjük magával a hegesztési technológiával, melyet ebben a modellben

- teljes mértékben computer vezérelt (frissíthető rendszerszoftverrel)
- nagy pontosságú illesztőmechanikával és szervomechanizmusokkal.

A szálhegesztő önmagában, a szál-hegesztés tekintetében mindent tud, ami szükséges lehet.
- SM (Single-mode),
- MM (Multi-mode),
- DS (
Dispersion displacement),
- NZDS (
Non-zero dispersion displacement) szálak

- Magra illesztés (core aligning),

- Köpenyre illesztés (clad aligning) egyaránt választható.



Az OptiC - "FSVK2015Y" sokoldalú optikai szálhegesztőkészlet, egyesítve magában mindazt, amit manapság elvárunk egy optikai szálhegesztőtől, s talán annál még többet is.

Gyorscsatlakozók, mechanikus száltoldási lehetőségek a készlet segítségével

Vannak bizonyos helyzetek, amikor kifejezetten lehetetlennek tűnő feladat a szálak hegesztése. Ezzel együtt van amikor csak nem ideális, vagy nem indokolt, illetve megbízhatóbb, biztonságosabb a mechanikus száltoldás, vagy közvetlen optikai csatlakozók felszerelése.
Ezek mindenkor az aktuális helyzettől függnek, de a lényeg az a saját felelősségteljes döntésünkön múlik.

Egy bizonyos, hogy ezzel a készlettel, mindenkor találunk egy megbízható megoldást.



KÉSZLET ELEMEI - EGYES ELEMEK HASZNÁLATA

A készlet tartalma:

Optikai Szálhegesztő
- Lithium akkumulátor
- Töltő (a gyorsaságot 5A töltőárammal biztosítva)
- hordozóheveder
- 1 pár (PLUSZ) hegesztőelektróda zárt biztonsági tartódobozban, plusz rögzítőcsavarokkal (szigetelt 2db).
- 1db cserélhető zsugorítókamra oldalfal (mag-fix)

Optikai szálcsupaszoló fogó
- Class CFS-2 ( 900 / 125 um )

Hordtáska:
- Levehető, nyakba vehető szerelőasztallal
- Rögzítő és hordozóhevederekkel
- Mechanikus optikai száltoldóhoz és csatlakozókhoz, valamint
- előcsiszolt optikai gyorscsatlakozókhoz alkalmazható törősablonnal

Precíziós száltörő
- 250, 900, FTTH szálakhoz használható (9-16mm) fém rögzítő-mérce-sablonnal
- 250, 900, FTTH szálakhoz használható (5-10+10-20mm) plastic rögzítő-mérce-sablonnal
- mechanikus optikai száltoldó-törősablon
- optikai gyorscsatlakozó szerelő sablon

További 7db kiegészítő törő/hegesztő tartó sablon + kialakított tárolódoboz
- 2db 0,25/0,9/2,0/2,4/3,0 mm-es univerzális sablon
- 2db 0,9 mm
- 2db 3,0mm
- 1db splice-on/hotmelt modul SC modulokhoz

Csipesz a szálak kezeléséhez (rozsdamentes, anti-magnetic, saválló)

Alkoholtároló

FSVK2015Y Optikai szálhegesztő készülék
Teljesen computer vezérelt, automatizált, félautomata, manuális szálhegesztés

Ezen modell, megannyi pluszszolgáltatást, sokoldalú, és könnyű működést, kezelést tesz lehetővé. A mobilitás, az akár 250 teljes hegesztési ciklust is biztosító akkumulátor biztosítja. Programozhatunk saját beállításokat, akár a hegesztési folyamatokra vonatkozóan, akár a zsugorító, hőkezelő-kamra működését illetően, az optimális eredmények elérése érdekében.



Alkalmazhatóság:

SM (single-mode), MM (Multi-mode),
DS (Dispersion displacement), NZDS (Non-zero dispersion displacement)

Visszaverődés veszteség: Jobb mint 60dB
Működési módok: Teljesen Automatizált, fél-automatikus, teljesen kézi vezérlésű
Hegesztési idő: 10s (átlagos beigazítás, megfelelően előkészített szál esetén)
Hőkezelési idő: 36s (átlagos kötésvédő zsugorcsőhöz)
Szál igazítási eljárás: Magra illesztés (core aligning) , Köpenyre illesztés (clad aligning)
Optikai szál alkalmazhatóság: köpenyátmérő 80 ~ 150um, (cladding)
burkolatátmérő 100 ~ 1000um, (coating)
Szálméretezés:
(Tört szál-hosszak)
10 ~16mm (burkolat átmérő <250um)
16mm (burkolatátmérő 250 ~ 1000um)
Optikai rendszer : függőleges dupla display 310x
vízszintes dupla display 155x
Kijelző - display: Nagy felbontású 5.1" 640*480 LCD biztosítja a tiszta és részletgazdag képi megjelenítést
Választható nyelv: Angol ( Opcionálisan, külön megrendelhető: Spanyol, Portugál, Orosz )
Húzó-teszt: Szabványos 2N (opcionálisan ki/be kapcsolható) húzó teszt a hegesztés mechanikai szilárdságának automatikus ellenőrzése céljából
Kötésvédő zsugorcső:  60mm, 40mm, és további méretek... (programozható, kalibrálható hőmérséklet, teljesítmény, fűtésidő)
Akkumulátor kapacitás: ;~ 250 hegesztés egyszeri 3-órás, teljes feltöltéssel
(a berendezés a töltés ideje alatt is használható, így kalkulálható a folyamatos üzem)
Akku ;élettartama: 300 ~ 500 töltési ciklus (körülmények függvényében)
Akku állapot: Valós Idejű töltöttség visszajelzés a központi kijelzőn.
Elektróda élettartama:

~ 5000 hegesztési alkalom, (felhasználó által cserélhető)
2 db elektróda szett
indulókészletben!
 - 1 pár telepítve és kalibrálva a szálhegesztőben

- 1 set (2 elektróda, 2 spec. rögzítő csavar)

képen >>>>>>>>>>>>>>>

Összesen 2*5.000 = 10.000 hegesztésre alkalmas felszereltség.

Optikai szál, valamint csatlakozók rögzítése:
<<<<<<<< képen.
A mágnes-kalodás, új geometriai elrendezésű kialakítás lehetővé teszi az optikai szál egyszerű és egyben pontosabb pozícionált rögzítését.
Egyben a készlet tartalma, összesen 7 (8) db kiegészítő modul, melyekkel a legkülönfélébb kábelek optikai szálaink könnyed hegesztését is biztosítani lehet (250
µm-től, egészen 3mm-ig), illetve a Splice-On / Hot-Melt csatlakozókat hegeszthetjük össze a kívánt optikai szálakkal.
Szerelési világítás: Beépített nagy fényerejű LED megvilágítás, mely jelentősen segíti a munkavégzést, az alacsony megvilágítású helyszíneken, illetve biztosítja éjszakai munkavégzés lehetőségét.
Adatcsatlakozás: USB port ( a hegesztések összes beállításának letölthető adatait biztosítva)



Munkapad a hordtáska tetején, mely onnan le is szerelhető, lehetővé téve, a könnyű, szinte helyszíntől független szerelést, akár a derékra és nyakba helyezés, akár más felületeken történő elhelyezés által.

A levehető, nyakba vehető szerelőasztal,rögzítő és hordozó hevederekkel.

A biztonságos szerelést a tálca/munkaasztal bizonságos rögzítését a szerelést végző személyen egy derékpánt és egy nyakba akasztható függesztőpánt biztosítja, melyek a megfelelő méretre állíthatók, s így biztosítják testmérettől függetlenül a stabilitást.


Precíziós száltörő



- 12 állású, cserélhető karbid-koronggal
    (36.000 száltörésre / korong)

- 250, 900, 2x3mm-es (FTTH) kábelekhez
   (9-16mm) fém rögzítő-mérce-sablonnal
- 250, 900, 2x3mm-es (FTTH) kábelekhez
   (10-20mm) plastic rögzítő-mérce-sablonnal
valamint 2 db :
Mechanikus optikai száltoldóhoz és csatlakozókhoz, valamint előcsiszolt optikai gyorscsatlakozókhoz alkalmazható törősablonnal.

- Opcionálisan optikai szál-hulladék tartó tartállyal
    (nem tartozék)





Törő / szálrögzítő sablonok > részletes bemutatás itt

Közös tárolódobozban, találjuk  a készülék kiegészítőit:


< PX-es száltörő és hegesztő -méretsablon (mag-fix)
szál-törő / hegesztő pozícionáló modul 3mm szélességű,  2mm magasságú vagy átmérőjű FTTx vagy optikai patch kábelek előkészítéséhez, melyek ilyen geometriai méretekkel rendelkeznek.
< 900µm-es száltörő és hegesztő -méretsablon (mag-fix)
alkalmas a pigtail kábeleknek megfelelő köpenyburkolattal rendelkező szálak előkészítésére, és a szálhegesztőbe történő közvetlen hegesztés megvalósítására.
< 3mm-es száltörő és hegesztő -méretsablon (mag-fix)
alkalmas az ilyen méretű FTTH és patch kábeleknek megfelelő köpenyburkolat rendelkező szálak előkészítésére, és a szálhegesztőbe történő közvetlen hegesztés megvalósítására.

< HotMelt és SpliceOn csatlakozókhoz (mag-fix)
alkalmazható száltörő és hegesztő -méretsablonra. Alkalmas az ilyen méretű FTTH és patch kábeleknek megfelelő köpenyburkolat rendelkező szálak előkészítésére, és a szálhegesztőbe történő közvetlen hegesztés megvalósítására.


< Univerzális rögzítőmodul (screw-fix)
Alkalmazható 250µm-től, egészen a 3mm-es külső burkolattal rendelkező optikai szálak hegesztésére.
Rögzítése fix módon, 2 csavarral történik a szálhegesztő pozícionáló zsámolyaira.
(Száltörőkészülékbe nem alkalmazható sablon/tartómodulként.)

Mely sablonok az igényeknek megfelelően, vegyesen alkalmazhatóak, a feladatok függvényében.





Zsugorítókamra kiemelhető oldallal (mag-fix rendszerű)

A kiemelhető és cserélhető baloldali blokk lehetővé teszi, a Hotmelt/SpliceOn csatlakozók szükséges elemeinek a zsugorítását, lehetővé téve ennek az egyre terjedő eljárásnak az alkalmazását.
A kötésvédő zsugorcsövek melegítésére szolgáló kamra a méretvonalak szerinti módon, alkalmas külnböző méretek kezelésére.
A berendezés menüjében beállíthatjuk a behellyezendő típus méretét, a szükséges hőfokot, valamint időtartamot, amivel nemcsak a tökéletes minőséget biztosíthatjuk, hanem meghosszabbíthatjuk az akkumulátoros működés idejét is ezáltal.

Közös tárolódobozban, találjuk  a készülék kiegészítőit:

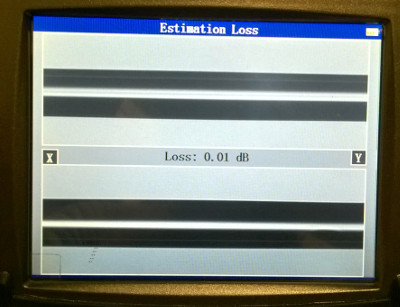

Tipikus SM szálhegesztési érték

A művelet teljes folyamatát a képernyőn mindvégig nyomonkövethetjük, egészen a szálak pozicionálásától azok összehegesztéséig. A végeredményről egy becsült csillapításértéket is leolvashatunk a berendezésről, így az eredmény akár jegyezhető is.

A hegesztéssel készült optikai kapcsolatok jellemzően alacsony csillapítási értékeket, azaz minimális veszteségeket eredményeznek,melyek minősége időben - akár évtizedeket véve is figyelembe - alapvetően nem változik. (feltéve, hogy a mechanikus védelemről gondoskodtunk.)

Az elkészült hegesztéseket a munkafolyamat lezárásaképpen azonnal a kötésvédő zsogorcsövek ráhúzásával, és a hőkezelő kamrába emeléssel óvhatjuk meg a sérülésektől.

Az optikai hálózatok csillapításértékeivel kapcsolatban hamarosan itt lehet bővebben olvasni.

Szál-  Törő / Hegesztő  - rögzítő sablonok

Az alábbi insert, template, néven is említhető rögzítősablonok, a gyors, pontos és egyben minimálisra redukált közvetlen érintkezést biztosító megoldások, nagy mértékben képesek a munkafolyamatok felgyorsítására. A törést követően, közvetlenül a szálhegesztőbe lehet helyezni az optikai szálat/kábelt, a sablonnal együtt. Így a már tört optikai szálak vonatkozásában azok sérülésének a veszélye nagyban lecsökken. A szálhegesztőbe történő behelyezés anélkül, valósulhat így meg, hogy külön ki kellene emelni, illetve a szál behelyezésekor azonnal a megfelelő helyre kerül a szál a hegesztéshez.

Optikai szál-törő / hegesztő pozícionálómodul 900µm-es optikai szálköpenyhez. Ezek felölelik a tight buffer kábeleket és a pigtailkkábeleket.

Optikai szál-törő / hegesztő pozicionáló modul 3mm köpeny átmérőjű kifejezetten patch kábelekhez melyekben 900µm-es bővítőréteg is van az optikai szálon, illetve FTTx optikai kábelek előkészítéséhez, melyek ilyen geometriai alapméretekkel rendelkeznek.

Optikai szál-törő / hegesztő pozícionáló modul 3mm szélességű,  2mm magasságú vagy átmérőjű FTTx vagy optikai patch kábelek előkészítéséhez, melyek ilyen geometriai méretekkel rendelkeznek.

Az egyik legspeciálisabb modul, mely nem elsősorban az optikai szál, vagy kábel, hanem egy becsiszolt optikai szálat tartalmazó csatlakozó rögzítését, kezelését, előkészítését szolgálja.

SpliceOn, illetve HotMelt, közvetlenül hegeszthető, előcsiszolt, beragasztott szálakat tartalmazó optikai csatlakozók szerelésének elengedhetetlen illesztő és törősablonja.





mag-fix: magnetic-fixings, azaz mágneses rögzítési mechanizmus

screw-fix: screw fixings, azaz csavarrögzítés
