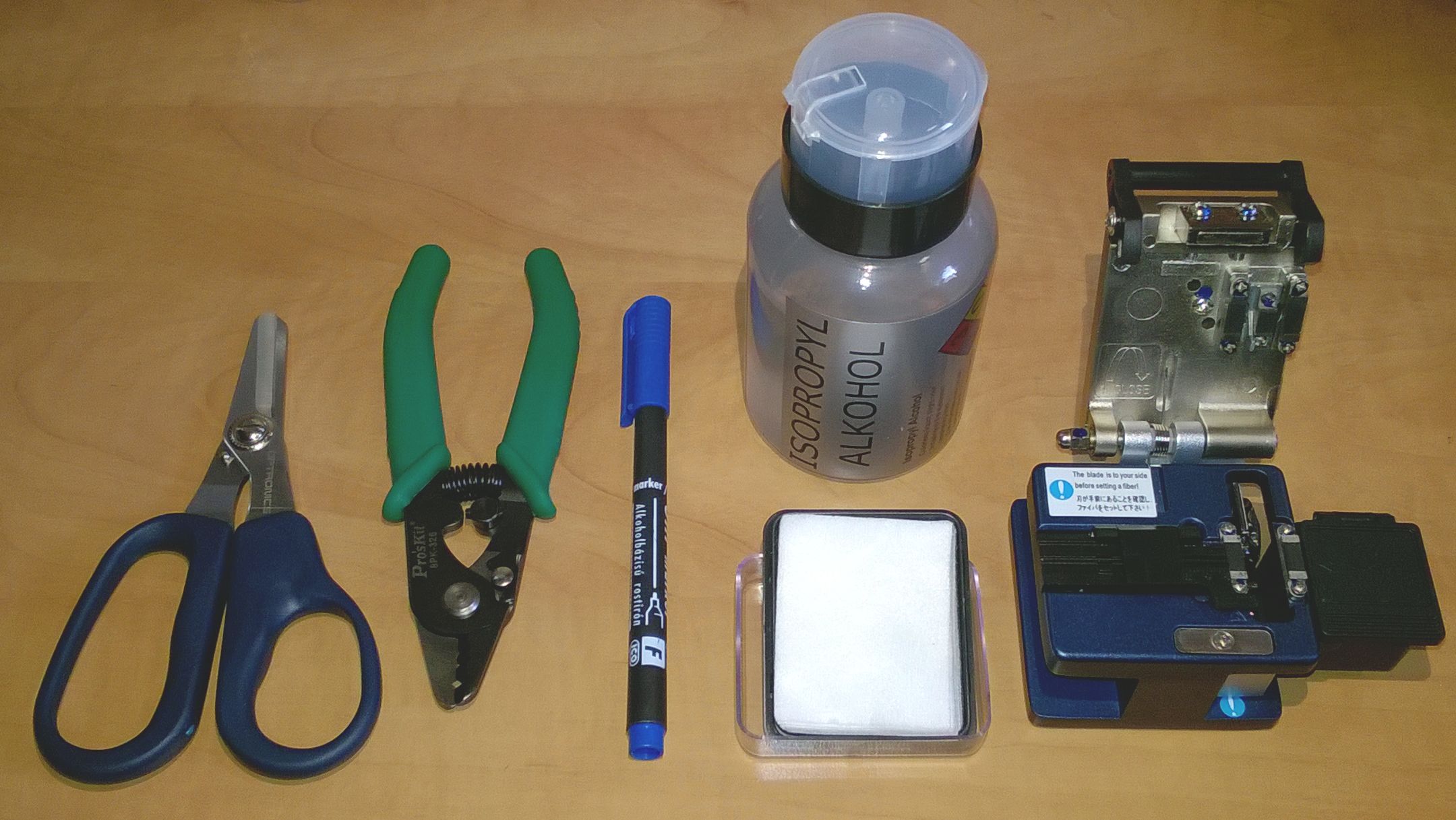

1. Kevlárvágó olló
2. Optikai szálcsupaszoló
3. Alkoholbázisú jelölő iron
4. Isopropyl alkohol pumpás adagolóval
5. Szálmentes törlőkendők megfelelő tárolóban
6. Precíziós karbidkorongos száltörő hulladéktárolóval

Összeszerelés lépései

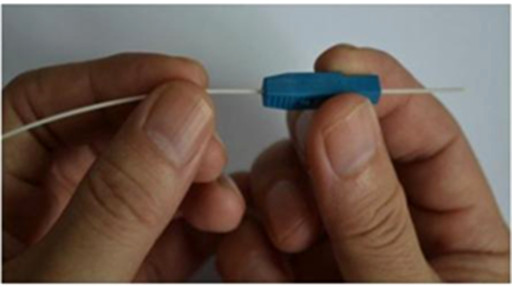

1.  Húzzuk fel a képen látható módon a tight buffer 900 μm-s köpenyre a burkolatot.

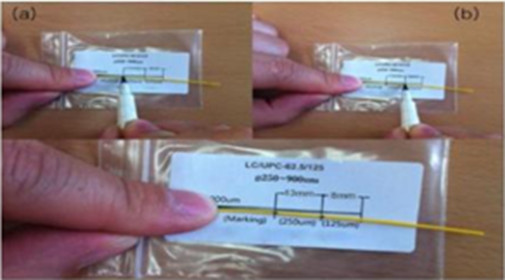

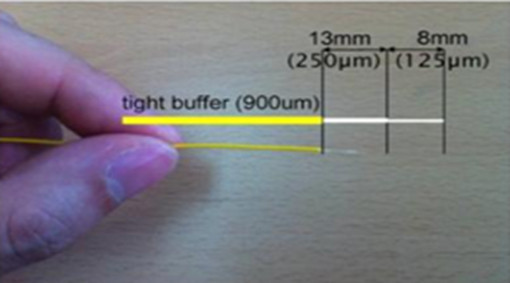

2. Jelöljük meg a csomagoláson biztosított sablonnak megfelelően a tight buffer kábelen a szükséges csupaszolási hosszakat.

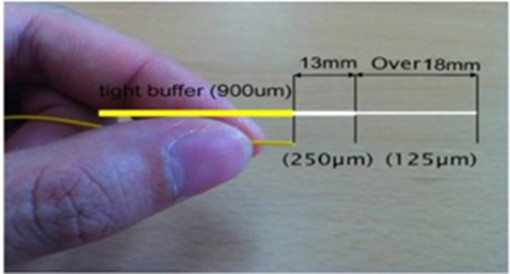

3. Távolítsuk el a jelölésnek megfelelően a 900 μm-es réteget, majd a 250 μm-es réteget is. Ellenőrizzük a sablonnal a méretek helyességét.

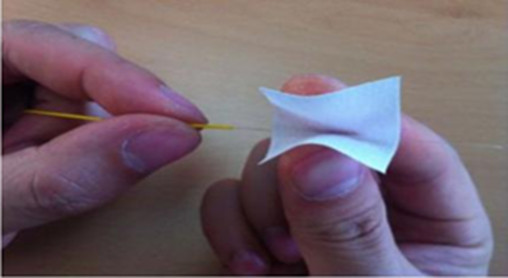

4. Miután meggyőződtünk a szál sérülésmentességéről, annak „megpendítésével”, tisztítsuk meg alaposan nagy tisztaságú vagy isopropyl alkohollal átitatott törlőkendővel a csupasz optikai szálat.

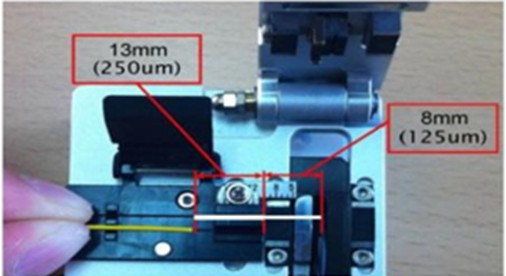

5. A precíziós száltörő használatával a 125 μm-es szálat törjük le 8mm hosszúságúra.

Fontos figyelmeztetés!

A szálat a törést követően NE tisztítsuk újra semmivel, mert a törési felület elszennyeződhet, ami súlyos minőség és az átviteli jellemzők romlásához vezethet.

6. Ellenőrizzük a méreteket a száltörés után, a szál további érintése nélkül.

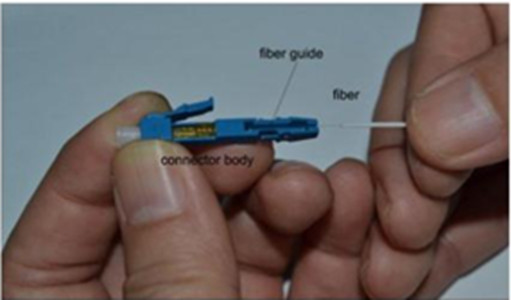

7. Helyezzük óvatosan az ellenőrzött optikai szálat a csatlakozótestbe, a képen látható módon, folyamatosan ügyelve annak sérülésmentességére.

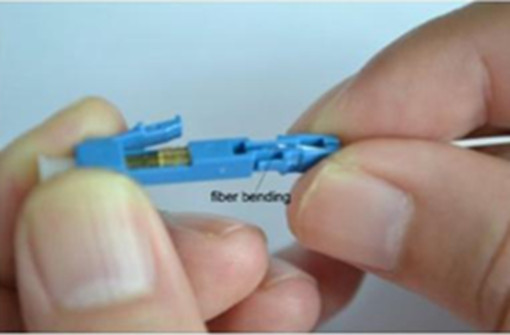

8. Ellenőrizzük a szál megfelelő hajlását, hogy megfelelő pozícióba került-e. Ez biztosítja a megfelelő kapcsolatot.

A fényvezető szál bevezetése a csatlakozóba

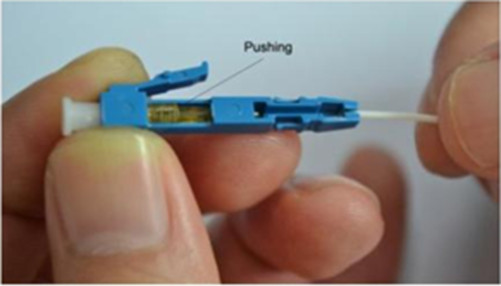

Toljuk a sárga színű rögzítő burkolatot előre, hogy az optikai szál a megfelelő pozícióban rögzítésre kerüljön, és be tudjuk fejezni az összeszerelést.

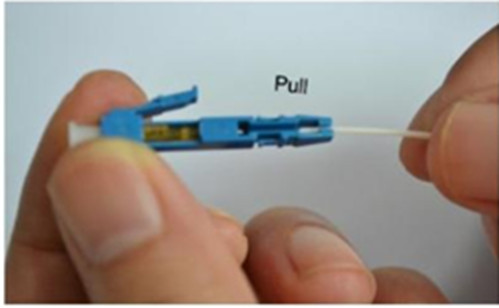

Óvatosan húzzuk a 900 μm-es kábelköpenyt hátra, hogy kiegyenesítsük a szálat.

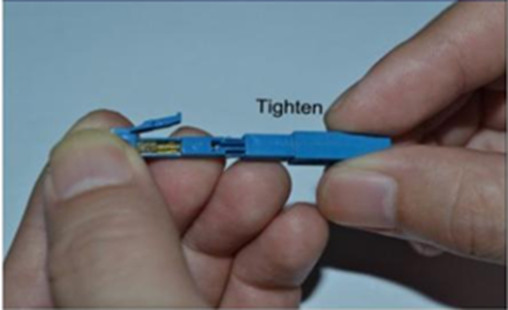

Húzzuk rá a burkolatot úgy, hogy oldalt a reteszek és a nyílások megfelelően illeszkedjenek.

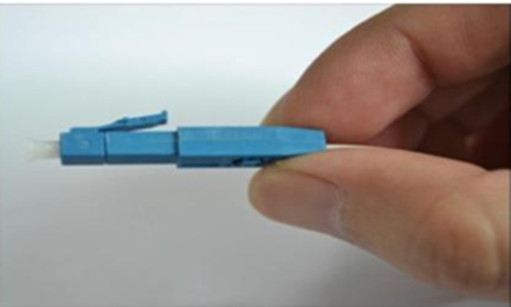

Az összeszerelés elkészült!
